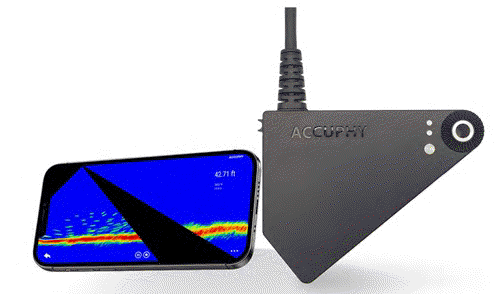

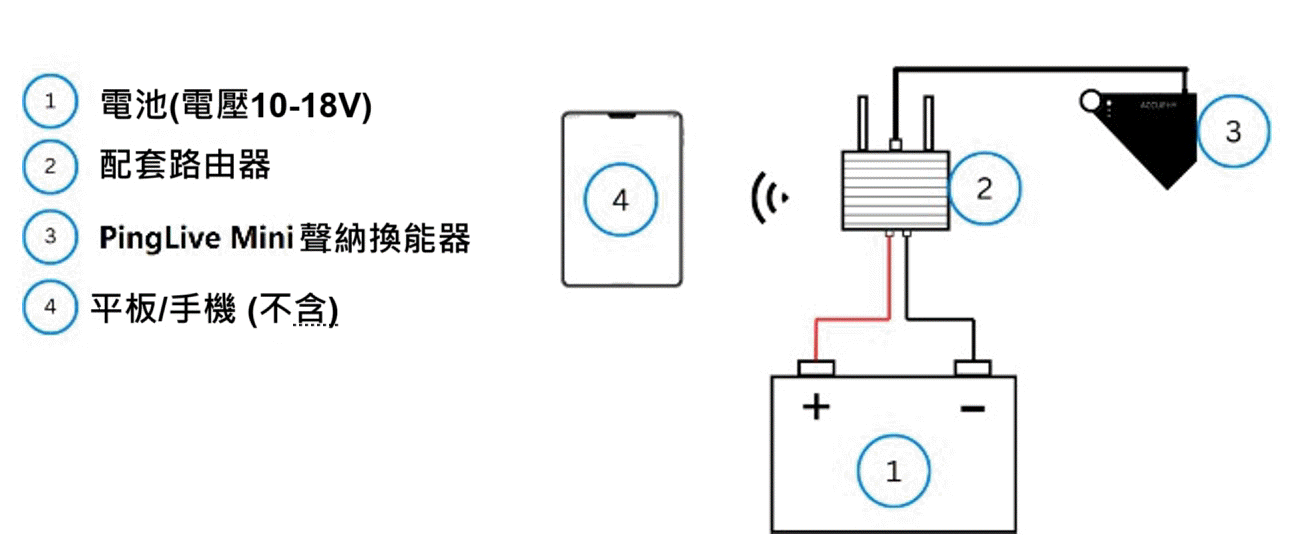

PingLive Mini

輕巧高性價比

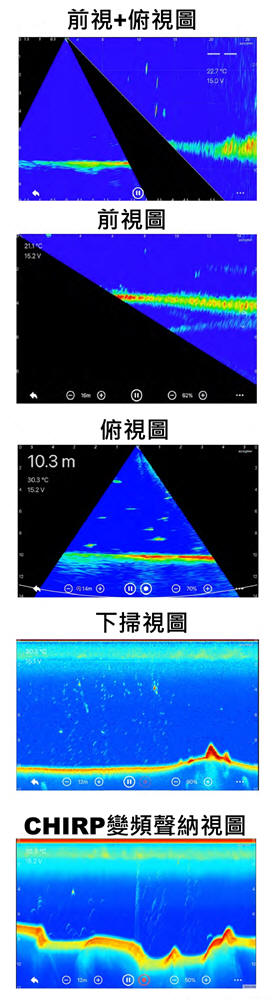

五種影像模式（5 VIEW MODES）

•  即時俯視模式：在船底下方提供 39°視角的即時影像

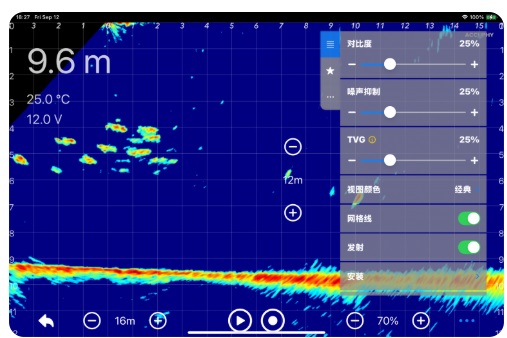

•  即時前視模式：延伸範圍的前方掃描影像

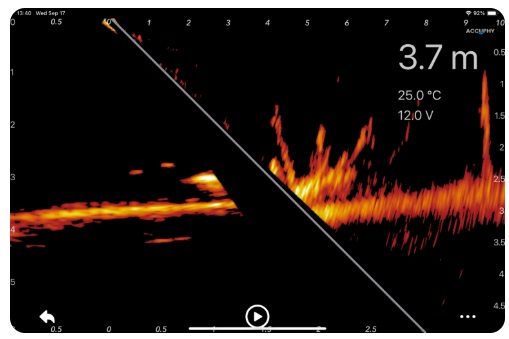

•  同步俯視+前視模式：同時探索水底與前方環境
•  下掃描模式（Down Scan）：提供清晰水底結構與地形細節

•  即時聲納 + 2D 聲納 : 結合即時影像與高解析 CHIRP 技術，精準目標分離，呈現無與倫比的水下清晰度.

規格:

•  尺寸：12.5 x 10 x 2.3cm， 重量：0.6 公斤
•  探頭線長：6 公尺
•  工作角度：39° （向前和向下）
•  工作深度：70 公尺
•  工作溫度：0°C 至 40°C
•  電源輸入：10V–18V
•  功耗： 12W，最大 25W
•  探頭頻率/功率：450-1100 kHz / 500W

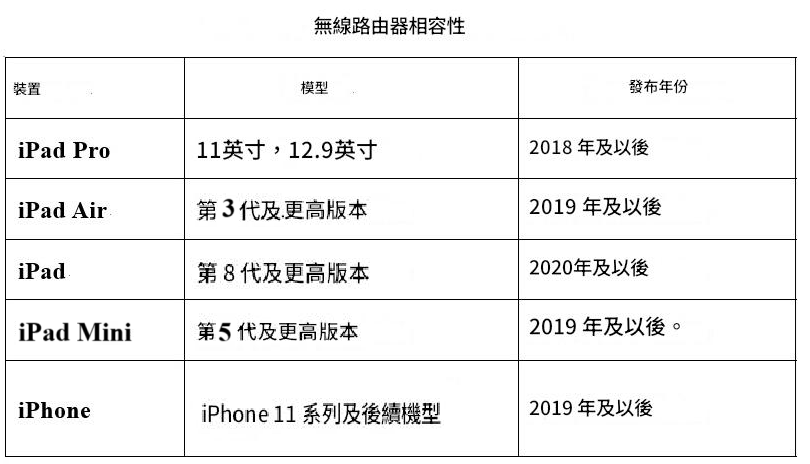

•  行動裝置支援：iOS、Android

PingLive Sonar 動態聲納

優秀的成像效果

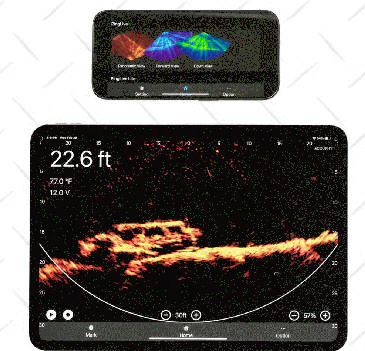

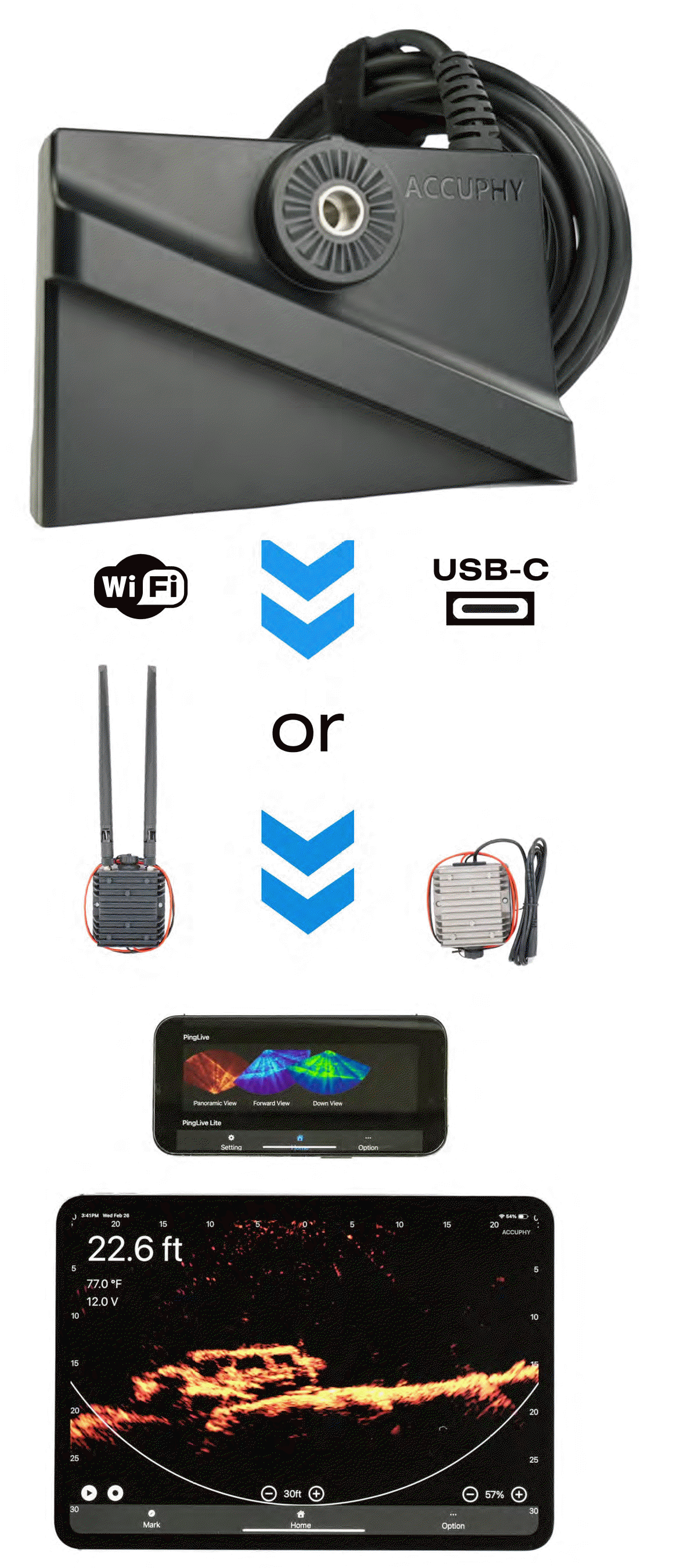

創新的無線LiveSonar系統，透過Wi-Fi連線手機或平板電腦作為顯示器。換能器配備整合處理器，無需單獨的黑盒子， 比傳統系統線纜減少 50%。透過內建 Wi-Fi 路由器，換能器將聲納資料傳到螢幕，只需極少設定即可提供清晰、即時的水下視覺效果。

即插即用-透過WiFi連接到您的手機或平板電腦。

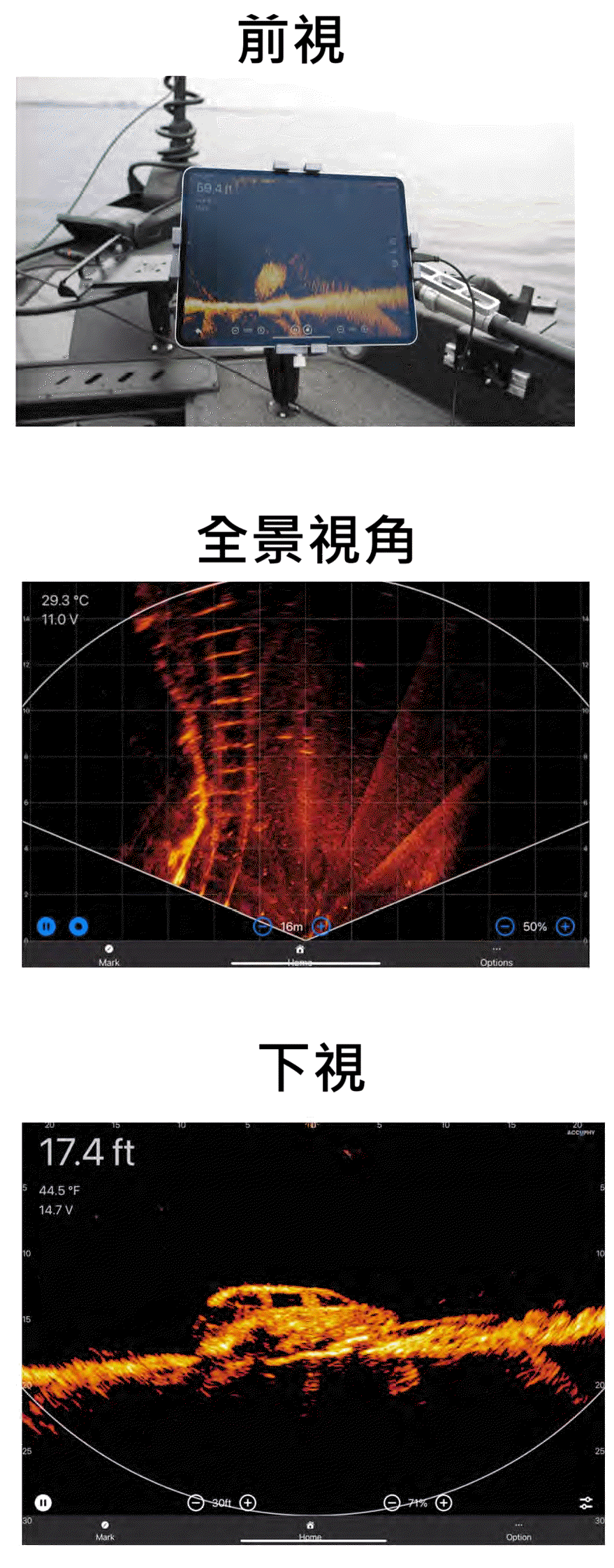

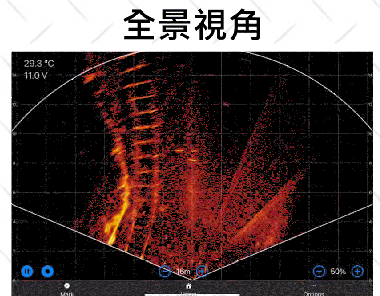

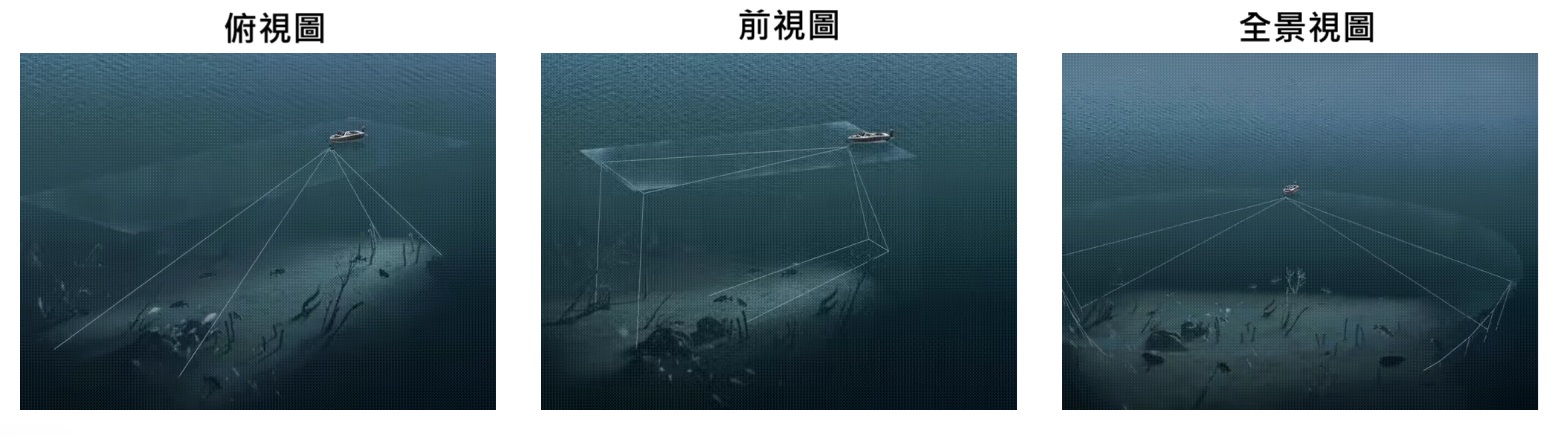

* 全景視野: 可掃描大面積區域，輕鬆發現物體和魚群.

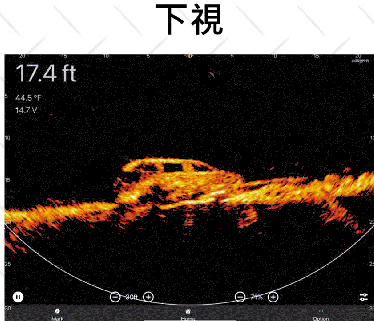

* 俯視 : 135°視角觀察船底下方活動.

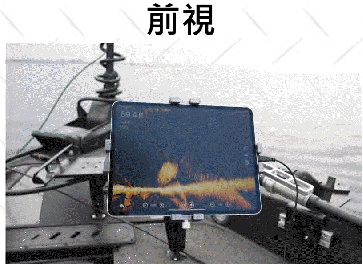

* 前視 : 覆蓋前方水域各種釣場景像.

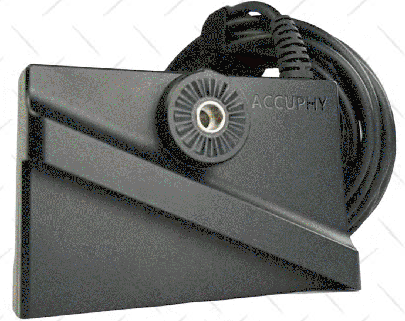

規格: 探頭

•  尺寸：16 x 10.4 x 4 cm， 重量：1080 g
•  工作頻率：450 – 110 kHz
•  工作角度：135° ，功耗：22W，最高40 W
•  操作溫度：0°C 至 40°C
•  最大深度／距離：91 公尺

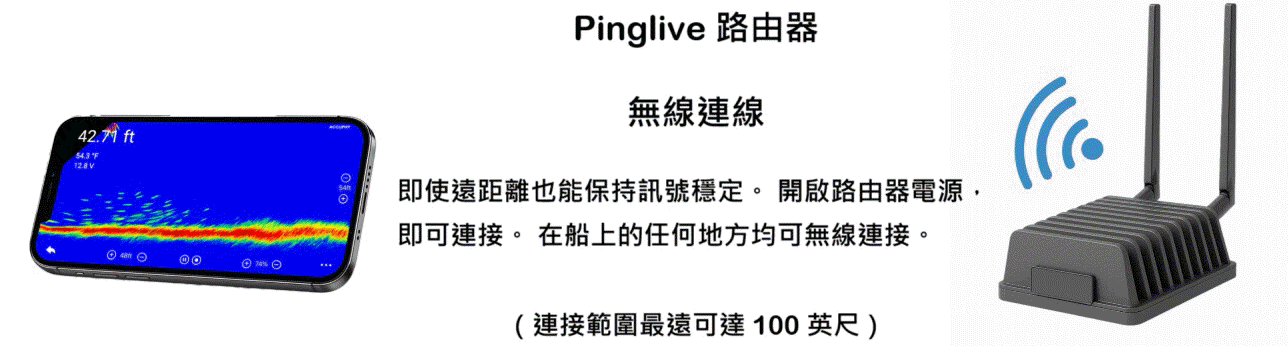

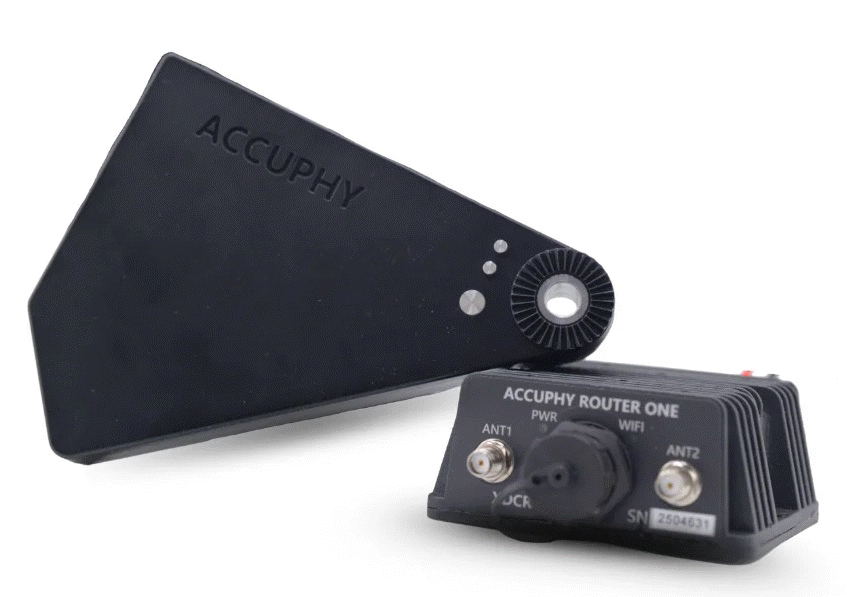

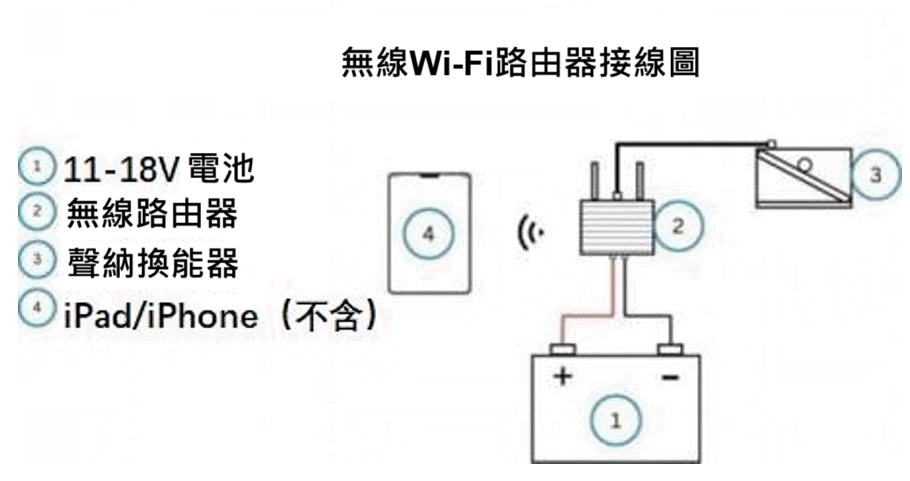

Wi-Fi 路由器

•  尺寸：8.5 x 7.5 x 3.6 cm。 重量：200 g
•  操作溫度範圍：-20°C 至 40°C
•  有效範圍: 30 公尺
•  電源輸入：11-24 VDC， 功耗：3W， 最高6 W
•  Wi-Fi 頻率：2.4 / 5.8 GHz

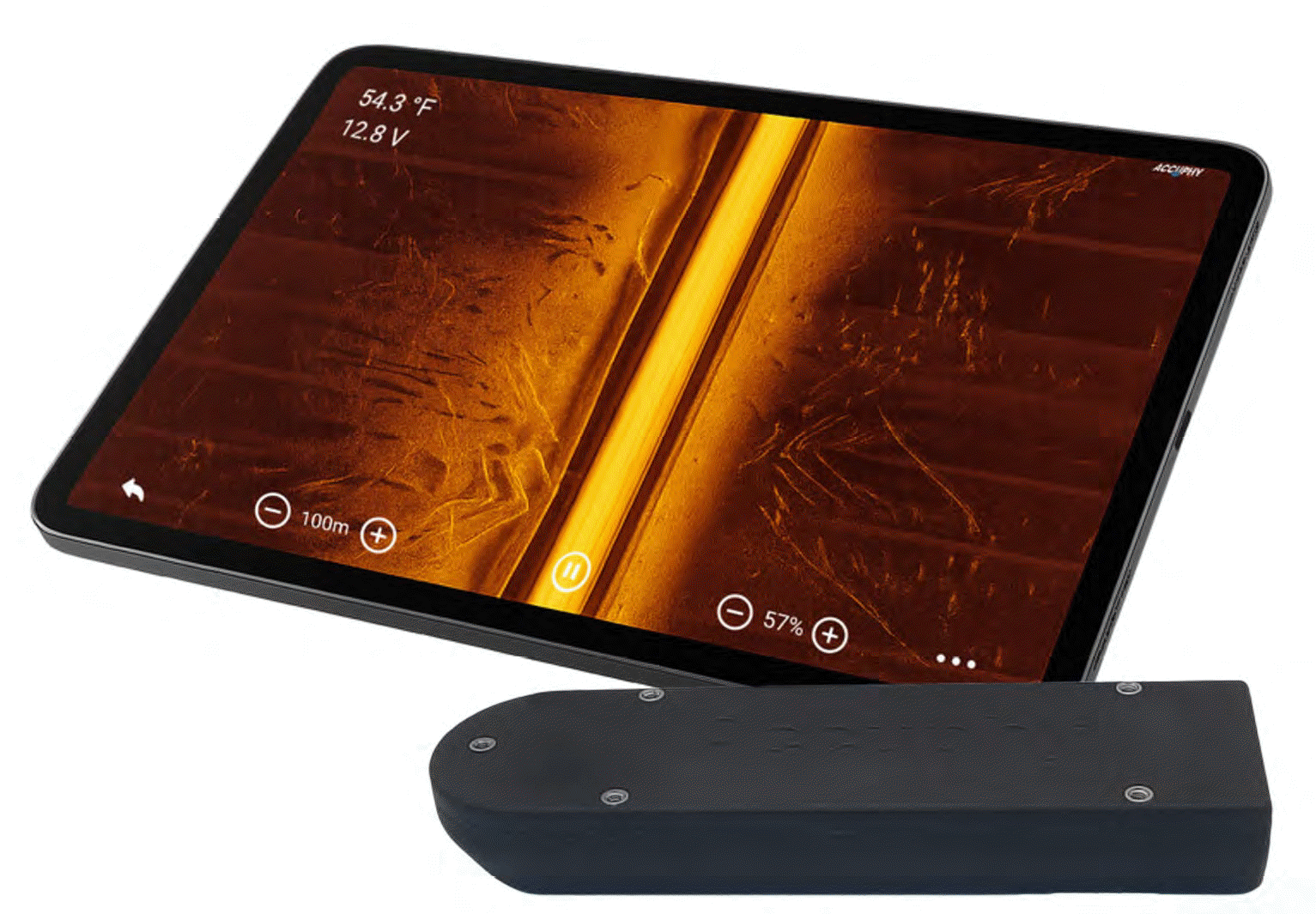

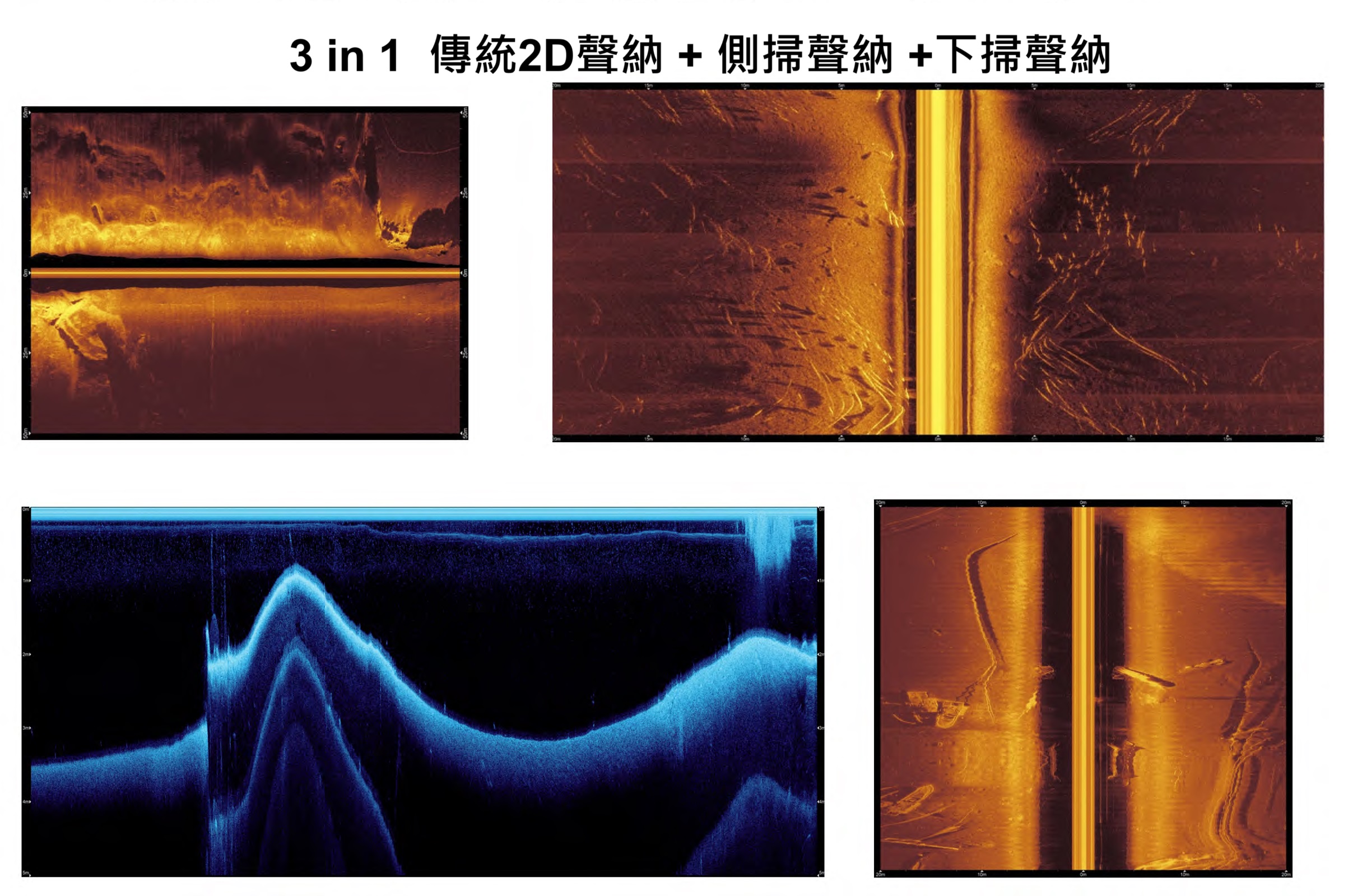

455/800/1100KHz 側掃頻率 | 455/800/1100KHz 下掃頻率 |  WideChirp 2D

規格:

•  尺寸: 19 x 5.5 x 3.5 cm， 重量: 0.5 kg， 感測器電纜長度: 6 公尺.

•  溫度範圍: 0°C 至 40°C

•  電源輸入 : 10-17 VDC

•  功耗 : 5W，最大值 15W

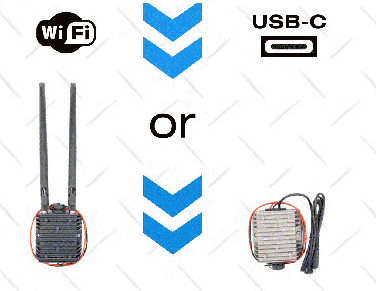

連接選項：有線電纜 ， 無線：Ping Wi-Fi 路由器（選配）
軟體：iOS / 安卓應用程式
聲納換能器頻率:

•  傳統2D:  95/250 kHz（變頻）

•  俯視:455 kHz（ 變頻），800 kHz（變頻），1000 kHz（變頻）

•  側視:455 kHz（ 變頻），800 kHz（變頻），1000 kHz（變頻）

•  發射功率: 傳統2D: 350W，俯視/側視: 500W


波束寬度:

•  傳統2D: 42°/18°

•  俯視: 1.1° x 28° @ 1000 kHz，1.3° x 35° @ 800 kHz，1.9°x 52° @ 455 kHz

•  側視: 0.7° x 28° @ 1000 kHz，0.9° x 35° @ 800 kHz，1.3° x 52° @ 455 kHz

探測深度最大範圍:   傳統2D：200公尺；下視：120公尺；側視：120公尺
